厚板／鋼板自動超音波探傷装置 ULTRAPLATE
探傷方法：電磁超音波探傷法 EMAT
EMAT方式の超音波方式による鋼板品質検査用超音波探傷システムをお客様の条件に合わせてに提供します。
EMATシステムについては非接触で水などの接触媒質が不要な方式で、常温～６５０℃までの探傷に成功しています。
探傷システムの適用形態はインライン探傷／オフライン探傷及び半自動／全自動いずれも対応できます。
装置主仕様例
| 厚板 | 鋼板 | |
| エッジ状態 | 切断および切断前 | − |
| 幅 | １０００－５５００ｍｍ | ＞３００ｍｍ |
| 厚さ | ５－７５ｍｍ ＞７５ オプション |
＞１．２ｍｍ |
| 搬送速度 | ２ｍ／ｓ以下 | ２０ｍ／ｓ以下 |
| 厚さ精度 | ±０．０５ｍｍ | |
| 表面欠陥検出感度 | 深さ０．２ｍｍ～１ｍｍ以下 | |
| ラミネーション検出感度 | ＦＢＨ２ | |
| 処理能力 標準寸法の厚板／鋼板） |
４．５百万トン／年以下 | １．０百万トン／年以下 |

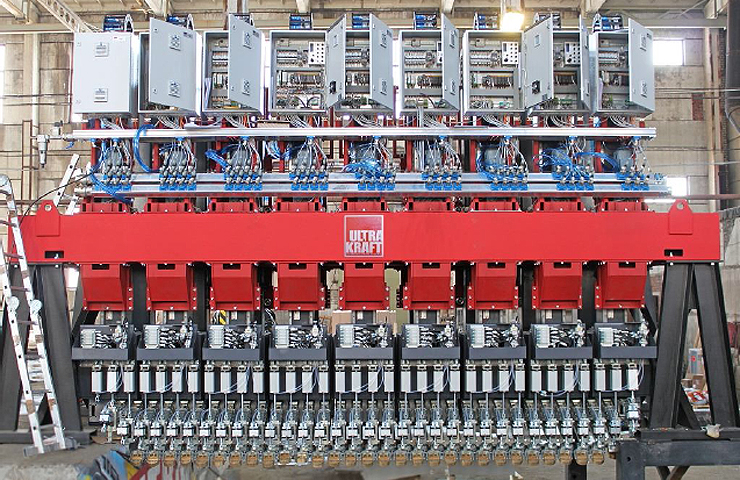

厚板EMAT方式 自動超音波探傷装置

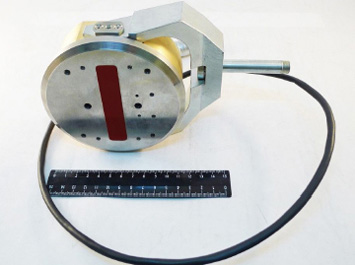

EMATセンサー

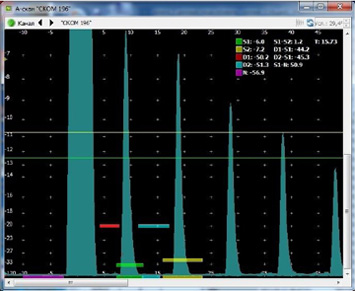

厚板EMAT方式のAスキャン画面例

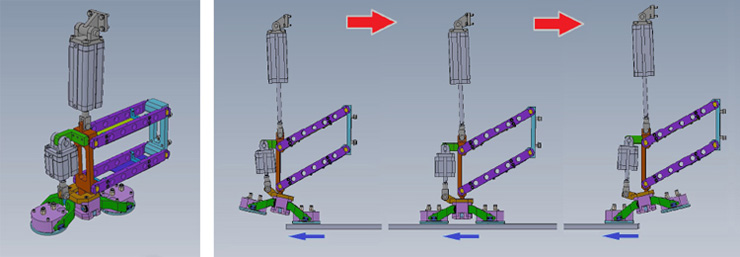

プローブ昇降機構
プローブの追従性能に優れる。また鋼板の前後端エッジ部の不探傷域が少ない。
